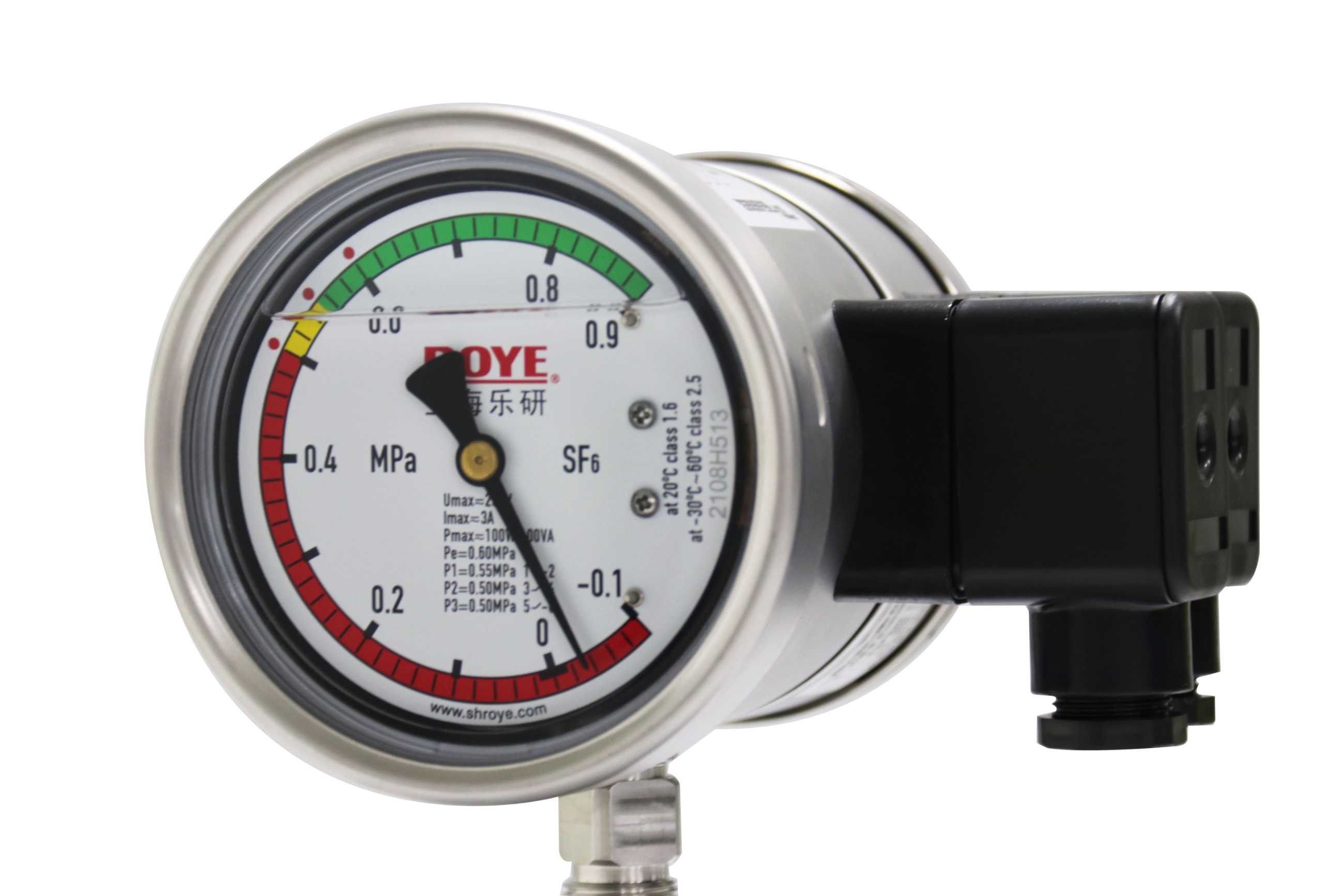

新型具有自診斷/自校驗功能的智能式氣體密度繼電器，其融合了高精度多傳感器技術、在線自校驗/自診斷技術、多種通訊技術、EMC電磁兼容保護技術、智能控制技術等，具有全過程免維護，無須人工干預。內嵌自學習診斷數據模型，自校驗接點精度，自診斷整機壽命，數據趨勢分析，判斷氣體泄露以及預警的能力。極大的減輕了人工巡視及定期校驗表計的工作量，提高了電氣設備安全運行管理水平和設備狀態檢修能力。
n 實時監測開關各氣室密度、溫度、壓力等運行參量，通過閾值+趨勢分析研判，及時發現漏氣缺陷并報警，減少運維人員巡檢工作量，降低SF6泄漏排放對環境的污染以及對現場工作人員健康的危害，提高電網自動化、安全運行管理水平和設備狀態檢修能力。
n 免維護，無須人工干預：自校驗接點精度，自學習診斷數據模型，提前預警密度繼電器因劣化（如機械觸點無法可靠導通）等原因?qū)е碌氖Ъ鞍踩[患，輔助運維決策及制定精準的、差異化的設備檢修策略計劃，減少無計劃停電檢修。
n 在線測量不受環境溫度限制。北方冬季和南方的夏季不適于作現場測試，且氣候和環境溫度會影響現場測量結果的準確性；
n 監測與診斷數據電子化，可實現與設備臺賬、拓?fù)潢P(guān)系等設備全生命周期管理和數據維護。滿足國網公司《輸變電設備狀態監測系統總體框架設計》，進一步支撐集控中心及PMS3.0系統建設。
n 實現SF6氣體零排放，防止危害現場工作人員健康，污染大氣。
機械顯示及控制 | 顯示范圍 | -0.1MPa～0.9MPa（表壓） 0～1.0MPa（絕壓） |
精確度等級（顯示和接點） | 1.0級（at20℃） | |
輸出接點 | ≧3對，微動開關 | |
接點電阻 | ≦1W | |
接點壽命 | 接點切換5000次試驗后，接點電阻≦3W | |
絕緣強度 | 2kV，1min耐壓試驗 | |
密封性能 | ≦1×10-8 mbar·l/s | |
正常工作環境沖擊等級 | 50g，11ms | |
防護等級 | IP65 | |
工作環境 | 溫度范圍：-40～+70℃（低溫時-60～+80℃） 相對濕度：≤95%RH | |
數據遠傳及自校驗 | 壓力測量范圍 | 0～1.0MPa |
壓力測量準確度 | ±0.5%F.S. | |
溫度測量準確度 | ±1℃ | |
密度測量準確度 | ±1%F.S. | |
通信方式 | RS485有線 或 Lora/WAPI無線可選 | |
數據一致性 | 現場顯示與遠傳數據偏差≤1.0級 | |
抗電磁干擾性能 | GB/T 17626 《電磁兼容 試驗和測量技術》 Ⅳ級 | |
供電電源 | DC 24V±10% 或 內置電池 | |
正常額定功率 | ≤1W | |
自診斷/自校驗功能 | a. 在線自校驗報警/閉鎖接點精度及導通性 b. 在線機械與電子部分相互診斷 c. 在線監測設備漏氣狀況，可研判微小漏氣缺陷 |
